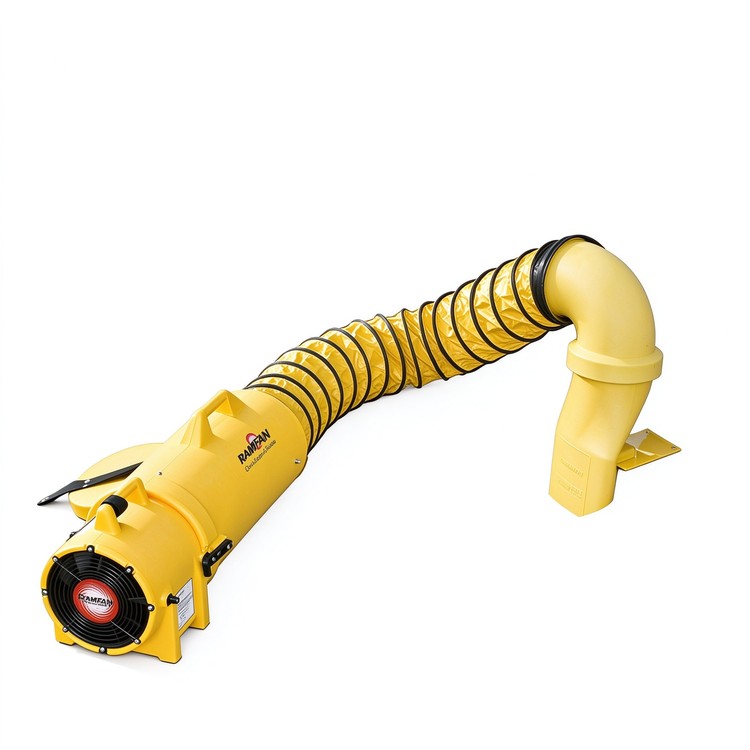

UB20 M.E.D防爆窖井通风检修装置

一、UB20-MED产品说明：
优兰特RAMFAN窖井装置(M.E.D.)的独特扁管设计，可为井下工作人员提供足够的操作空间， 不仅方便进出井口，更可以持续为井下坑道持续通风换气，将密闭空间的气流损失降低至最小。整套产品由高强度聚乙烯材料合成，即使长期使用于高温暴晒等恶劣环境，其使用寿命也可长达多年。

二、UB20-MED产品特点：
> 入口无阻碍
> 恶劣环境正常运行
> 可与UB系列配套使用
> 抗静电机壳
三、UB20-MED产品参数：

品型号	UB20 M.E.D
产品货号	EF8015-MED
系统包括	20cm220V正负压风机 4.6m快速连接风管筒 1.5m风管 窖井入口装置 90°曲臂 固定板

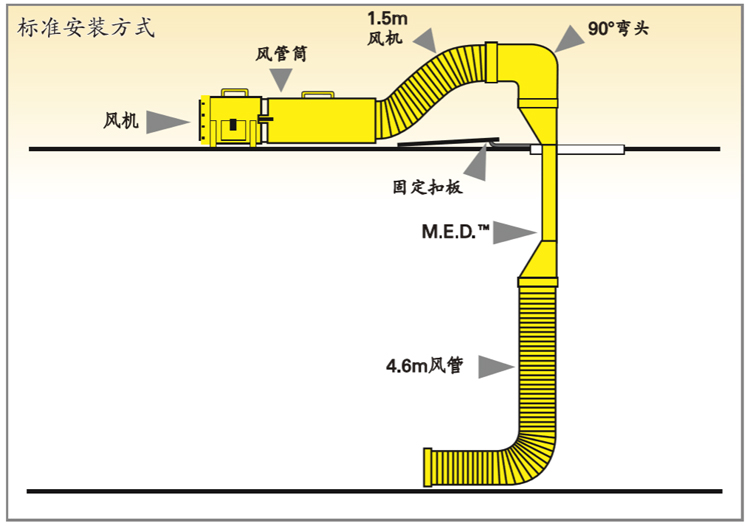

四、UB20-MED安装示意图：

五、UB20-MED安装步骤：
1. 打开窖井盖
2. 将固定扣板置于离窖井不到1米的范围内，使其可以稳定的挂在窖井盖或其他重物上，并将固定扣板带钩子的一端勾紧M.E.D.
3. 将4.6米的风管安装于固定扣板的底端
4. 确认M.E.D.已稳固的链接于固定扣板上
5. 将90度弯头带箭头的一端与M.E.D.带箭头的一端相连，并使两个箭头相对，旋转半圈扣紧
6. 在距离窖井约2米外将风机与风管相连，将风管筒两端的橡胶把手的扣子相连
7. 将风筒中的风管取出连结90度弯头
8. 打开风机电源开始工作
