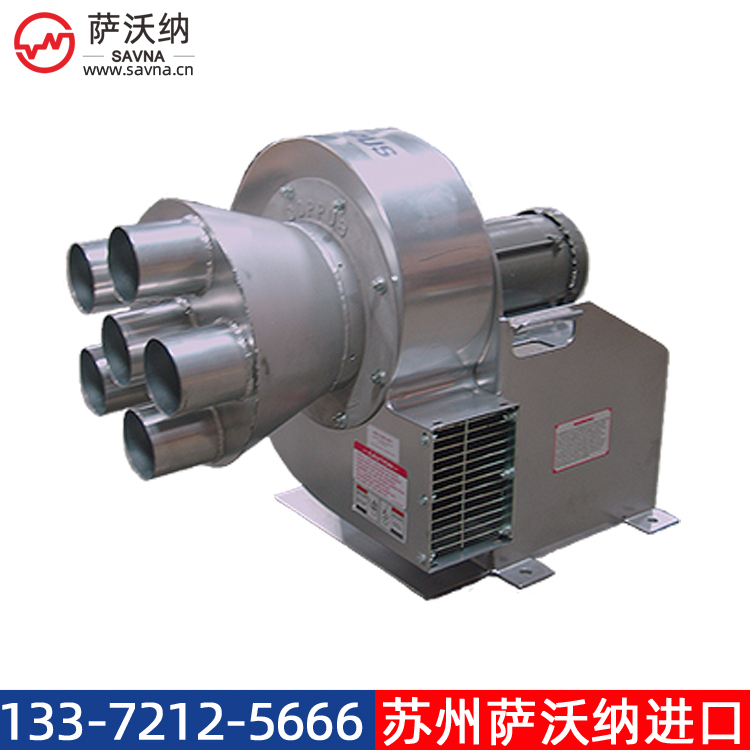

COPPUS Ventair 高压离心通风机
产品介绍 简介： COPPUS Ventair高压离心式通风机/排风机，高压离心式风机，坚固耐用，送风量大，后倾式叶片设计，不论接上长短风管皆可产生有稳定气流，坚固的外壳设计，适用造船厂、钢轧厂、炼油厂、或其他重工业。高静压能力使···
产品介绍
COPPUS Ventair高压离心式通风机/排风机，高压离心式风机，坚固耐用，送风量大，后倾式叶片设计，不论接上长短风管皆可产生有稳定气流，坚固的外壳设计，适用造船厂、钢轧厂、炼油厂、或其他重工业。高静压能力使其成为理想的空气推进器，可通过可选的多个入口适配器为多个远程位置提供新鲜空气或源捕获焊接和其他烟雾。
特色：
•五种型号可供选择，最高可产生10,700 cfm（18,179m3/hr）送风量
•一体成型，铸铝叶轮，防火花，耐磨损，并采用平衡叶片设计
•厚型钢制外壳及底座可保护风扇及马达
•适用于海洋环境的耐腐蚀银粉涂层
•后弯螺旋叶片，电力负荷佳，搭配长型风管可发挥较大效能
•可提供封闭型及防爆型两种马达
•危险场所（EP）电机符合NEC I类，I类，D组和II类，I类，F＆G规格
•马达可直接与叶轮结合
•噪声值：84-100dBA
电力规格:
提供封闭型及危险环境专用的防爆马达.
防爆等级为:
Class I , Division I , Group D;
Class II, Division I , Group F,G;
可选用配件:
•马达开关
•伸缩风管
•适用多种入口的接合器
•叉型超重架
•选用出口配置
•防震器
尺寸规格表：
|
PHYSICAL DIMENSIONS
|
||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ventair
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
NetWt.
|
||||||||||||
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
mm
|
lbs
|
kg
|
|
|
TM-4
|
22.5
|
572
|
18.8
|
478
|
14.0
|
356
|
12.0
|
305
|
8.0
|
203
|
2.0
|
51
|
8.0
|
203
|
16.5
|
419
|
1.0
|
25
|
19.0
|
483
|
7.4x5.5
|
188 x10
|
110
|
50
|
|
TM-5
|
26.2
|
665
|
23.6
|
599
|
16.5
|
419
|
15.0
|
381
|
11.7
|
298
|
1.5
|
38
|
10.0
|
254
|
19.5
|
495
|
1.0
|
25
|
22.0
|
559
|
8.7x6.6
|
221 x168
|
130
|
59
|
|
TM-6
|
28.8
|
732
|
24.9
|
632
|
17.5
|
445
|
15.5
|
394
|
12.2
|
311
|
1.5
|
38
|
12.0
|
305
|
22.5
|
572
|
1.0
|
25
|
25.2
|
651
|
9.6x7.4
|
244 x234
|
205
|
93
|
|
TM-8
|
35.6
|
904
|
32.6
|
828
|
22.0
|
559
|
21.0
|
533
|
16.0
|
406
|
2.0
|
51
|
14.0
|
356
|
28.8
|
734
|
1.5
|
38
|
30.0
|
762
|
11.5x9.2
|
292 x234
|
550
|
250
|
|
TM-9
|
42.0
|
1067
|
38.5
|
978
|
26.0
|
660
|
27.0
|
686
|
22.7
|
578
|
2.0
|
51
|
16.0
|
406
|
31.5
|
800
|
1.5
|
38
|
34.2
|
870
|
11.5x9.2
|
292 x234
|
670
|
304
|
|
PERFORMANCE BY RPM
|
|||||||
|---|---|---|---|---|---|---|---|
|
Ventair
|
Free Air
|
Static Pressure (WG)
|
Duct Size
|
||||
|
cfm
|
m3/hr
|
in
|
mm
|
in
|
mm
|
||
|
TM-4
|
60 Hz(3,500 RPM)
|
1,700
|
2,887
|
6.0
|
152
|
8.0
|
203
|
|
TM-5
|
2,500
|
4,248
|
8.2
|
208
|
10.0
|
254
|
|
|
TM-6
|
4,100
|
6,966
|
12.7
|
323
|
12.0
|
305
|
|
|
TM-8
|
7,450
|
12,658
|
18.6
|
472
|
14.0
|
356
|
|
|
TM-9
|
10,700
|
18,179
|
24.2
|
615
|
16.0
|
406
|
|
|
TM-4
|
50 Hz(2,850 RPM)
|
1,417
|
2,406
|
4.0
|
102
|
8.0
|
203
|
|
TM-5
|
2,083
|
3,540
|
5.6
|
142
|
10.0
|
254
|
|
|
TM-6
|
3,417
|
5,805
|
8.7
|
220
|
12.0
|
305
|
|
|
TM-8
|
6,208
|
10,548
|
12.6
|
320
|
14.0
|
356
|
|
|
TM-9
|
8,917
|
15,149
|
16.4
|
417
|
16.0
|
406
|
|
|
自由风量时噪音参数
|
|
|---|---|
|
TM-4
|
84 dBA
|
|
TM-5
|
88 dBA
|
|
TM-6
|
94 dBA
|
|
TM-8
|
100 dBA
|
|
TM-9
|
104 dBA
|

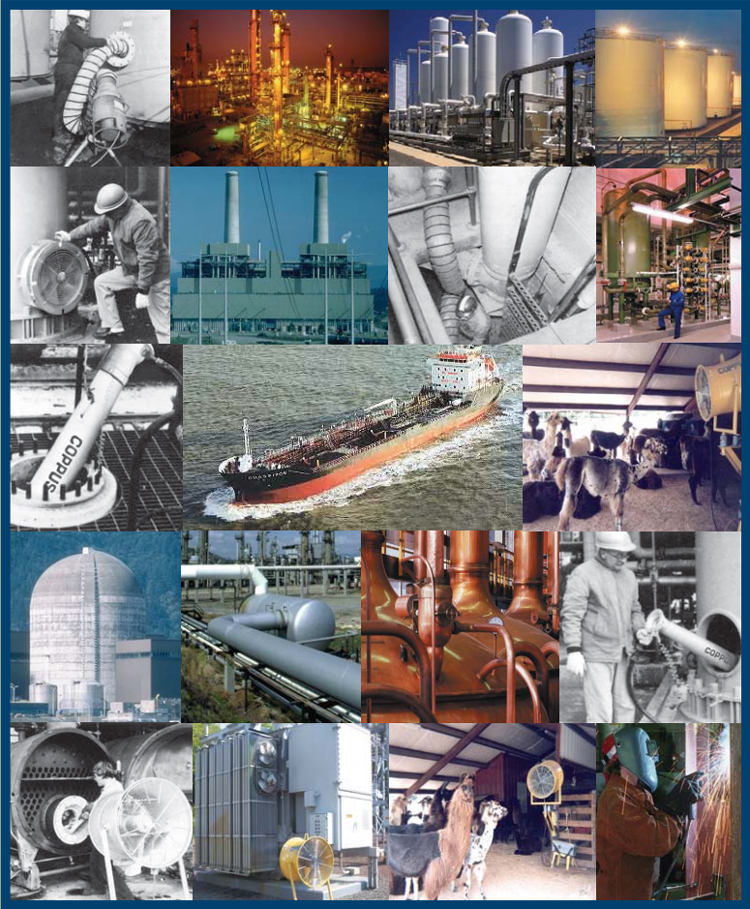

适用行业：
Coppus便携式散热降温鼓风机为各行业提供一个可靠安全的空气供应及交换系统，特别针对密闭空间操作中的工序及机械冷却及人员降温，以改善总体生产效率及操作安全。
喷涂和喷漆：干燥及固化，排烟、供应新鲜空气，保证舒适安全的工作环境；
钢厂高温操作车间：工序冷却、人员降温；
电力以及燃气应用：地下通风、设备冷却，排烟；
造纸厂：密闭空间通风，人员降温；
造船厂：定位焊接作业过程排烟，供应新鲜空气；
船舶：船舱换气；
炼油厂：设备冷却，密闭空间通风，人员降温;
化工厂：排烟、通风、人员降温；
食品加工处理：排烟、工序冷却；
发电：密闭空间通风、人员降温；
COPPUS通风机型号大全：
1、Double Duty Heat Killer
COPPUS-DDHK-18K03D、COPPUS-DDHK-24K07D、COPPUS-DDHK-24K10D、COPPUS-DDHK-30K30D
2、Jectair Hornet
COPPUS-Jectair-3S-HP、COPPUS-Jectair-3-HP、COPPUS-Jectair-6-HP、COPPUS-Jectair-8、COPPUS-Jectair-9
3、Reaction Fans
COPPUS-RF-12、COPPUS-RF-16、COPPUS-RF-20、COPPUS-RF-24
4、CADETS
COPPUS-VAC4(普通)、COPPUS-VEP4(防爆)、COPPUS-CAC4(普通)、COPPUS-CEP4(防爆)
5、VANO
COPPUS-175CV、COPPUS-250CV
6、COPPUS-Air Max-12
7、TA16
COPPUS-TA16-5000、COPPUS-TA16-5500
8、Portavent
COPPUS-PV-500、COPPUS-PV-750、COPPUS-PV-1000
9、Ventair
COPPUS-TM-4、COPPUS-TM-5、COPPUS-TM-6、COPPUS-TM-8、COPPUS-TM-9
